Microscopia Eletrônica de Alta Resolução e Sequenciamento de Nova Geração (NGS) sob a ótica da automação e inteligência artificial-Parte II
By Marcelo Salamon
06.07.2026
Resumo

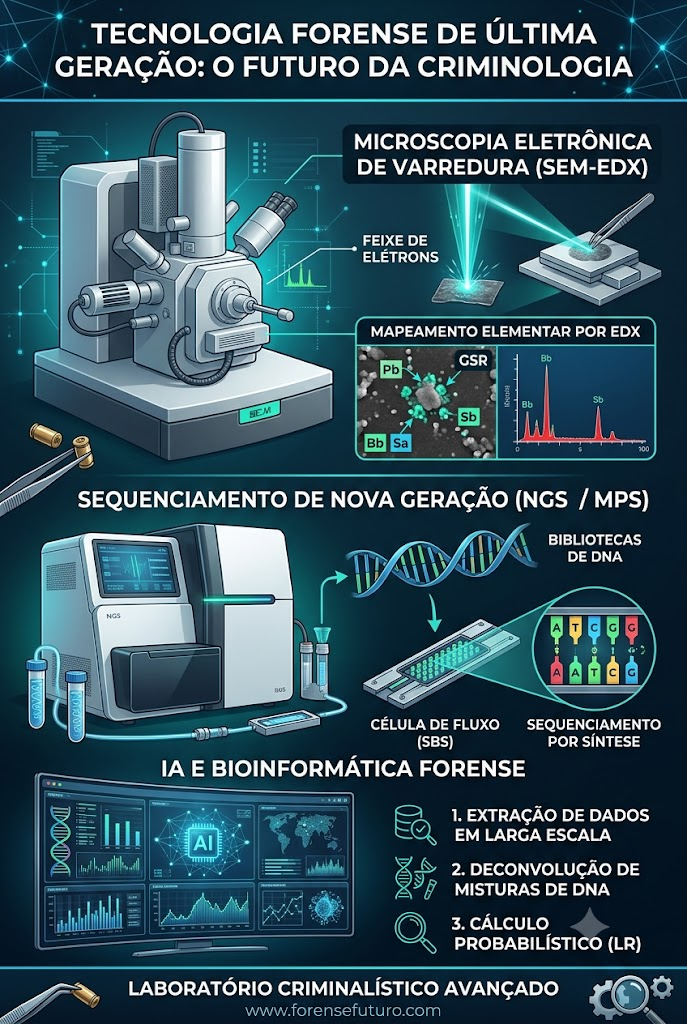

A evolução da criminologia forense contemporânea está intrinsecamente vinculada ao refinamento dos limites de detecção e análise material. Este artigo analisa de forma exaustiva os pilares instrumentais da criminalística moderna: os microscópios eletrônicos de última geração (com ênfase em SEM-EDX) e as plataformas de Sequenciamento de Nova Geração (NGS) para exames de DNA. Discute-se a transição dos métodos analíticos tradicionais para fluxos de trabalho massivamente paralelos e automatizados, operados por algoritmos de Inteligência Artificial (IA) para triagem, deconvolução de misturas e mapeamento elementar. O objetivo é detalhar o funcionamento mecânico, os processos químicos e o processamento de dados que transformam microvestígios invisíveis em evidências robustas e admissíveis no contexto judicial.
Palavras-chave: Criminologia Forense; Microscopia Eletrônica de Varredura (SEM-EDX); Sequenciamento de Nova Geração (NGS); Inteligência Artificial; Evidência Traço.
1. Introdução
A transição da criminalística indiciária para a ciência forense de alta precisão exigeu a superação das barreiras ópticas e biológicas tradicionais. Onde os microscópios de luz e a eletroforese capilar (CE) encontravam restrições intransponíveis — como o limite de difração da luz e a incapacidade de resolver amostras biológicas severamente degradadas —, as novas tecnologias moleculares e de varredura atômica redefiniram o escopo da investigação criminal.
No cenário atual, a integração de sistemas robóticos de pipetagem, detectores de estado sólido e algoritmos de machine learning converteu o laboratório forense em um ambiente de processamento de dados em larga escala. Investigar o funcionamento interno desses equipamentos é fundamental para compreender a confiabilidade da prova técnica e as balizas que fundamentam o moderno processo penal.
2. Microscopia de Última Geração: Investigação na Escala Nanométrica
A análise de vestígios físicos (fios de cabelo, fibras, estrias de projéteis, solo e resíduos de disparo) passou por uma revolução com o abandono progressivo da microscopia óptica puramente comparativa em casos complexos.
2.1 Microscopia Eletrônica de Varredura com Espectroscopia de Raios-X por Dispersão de Energia (SEM-EDX)
O ápice da análise de microvestígios reside no sistema SEM-EDX (como as plataformas ZEISS Sigma e Phenom Desktop da Thermo Fisher). Ao contrário dos fótons de luz, este equipamento utiliza um feixe focado de elétrons para mapear a topografia e a composição elementar da amostra.
Mecânica de Funcionamento e Processamento:
- Geração do Feixe: Um canhão de elétrons (geralmente equipado com filamentos de Tungstênio ou fontes de emissão de campo – FEG) acelera elétrons através de uma diferença de potencial de até 30 kV sob condições de ultra-alto vácuo.
- Focalização Eletromagnética: Lentes condensadoras e bobinas de varredura afunilam o feixe até que ele atinja um diâmetro de poucos nanômetros, movendo-o padronizadamente (varredura em raster) sobre a superfície do vestígio.
- Interação Elétron-Matéria e Detecção:
- Elétrons Secundários (SE): Arrancados da camada superficial da amostra, fornecem imagens topográficas de altíssima resolução tridimensional (distinguindo objetos separados por apenas 3 nm).
- Elétrons Retroespalhados (BSE): Elétrons do feixe primário que colidem com o núcleo dos átomos da amostra e retornam. Elementos com maior número atômico (Z) refletem mais elétrons, aparecendo mais brilhantes na tela.
- Análise Química Via EDX: Quando o feixe de elétrons ejeta um elétron de uma camada interna de um átomo da amostra, um elétron de uma camada externa ocupa a vaga, emitindo um fóton de Raio-X Característico. O detector de EDX mede a energia desse raio-X, identificando instantaneamente o elemento químico exato presente naquele ponto específico.
[Feixe de Elétrons Primário] ──> [Superfície da Evidência]
│
├─> Elétrons Secundários (Morfologia/Relevo)
├─> Elétrons Retroespalhados (Contraste de Massa)
└─> Raios-X Característicos (Identificação Química/EDX)
2.2 Automação por IA na Análise de Resíduos de Disparo (GSR)
A aplicação forense mais crítica do SEM-EDX automatizado é a busca por Resíduos de Disparo de Arma de Fogo (GSR). O equipamento é programado para escanear superfícies de coletores de amostras por horas seguidas sem intervenção humana.
Algoritmos baseados em redes neurais supervisionadas analisam os sinais de BSE em milissegundos. Ao encontrar uma partícula com alto brilho (sinalizando alta densidade), o sistema cessa a varredura, foca o EDX e dispara a leitura elementar. A IA classifica a partícula automaticamente com base na assinatura termodinâmica tripla: Chumbo (Pb), Bário (Ba) e Antimônio (Sb). Se os três elementos coexistirem em uma única partícula esférica micronizada, o software emite um alerta de correspondência positiva irrefutável para os peritos.
3. Máquinas de Exame de DNA: A Era do Sequenciamento de Nova Geração (NGS)
A transição da eletroforese capilar (utilizada no sequenciamento Sanger clássico e nas análises STR padrão) para o Sequenciamento de Nova Geração (NGS), também conhecido como Sequenciamento Massivamente Paralelo (MPS), permitiu a resolução de amostras antes consideradas perdidas (ossos antigos, tecidos carbonizados ou misturas de fluidos biológicos de múltiplos indivíduos).
3.1 Plataformas de MPS e Sequenciamento por Síntese (SBS)
Equipamentos como a série MiSeq FGx (Illumina/Verogen) e os sistemas Ion GeneStudio S5 (Thermo Fisher) operam sob princípios químicos radicalmente distintos dos sequenciadores antigos.
┌─────────────────────────┐ ┌─────────────────────────┐ ┌─────────────────────────┐
│ Extração e Lise Celular │ ──> │ Preparo de Bibliotecas │ ──> │ Sequenciamento por │
│ (Automação Robótica) │ │ (Clonagem em Fluxo) │ │ Síntese Química (SBS) │
└─────────────────────────┘ └─────────────────────────┘ └─────────────────────────┘
│
▼
┌─────────────────────────┐
│ Análise Bioinformática │
│ (IA / Desmistura) │
└─────────────────────────┘
Mecânica de Processamento Químico e Eletrônico:
- Preparo de Bibliotecas e Células de Fluxo (Flow Cells): O DNA extraído é fragmentado. Adaptadores sintéticos são ligados às extremidades desses fragmentos. Estes adaptadores se fixam por hibridização a oligonucleotídeos presos à superfície de uma célula de fluxo de vidro. Através de uma reação de PCR em ponte (bridge PCR), cada fragmento de DNA isolado é clonado milhões de vezes, gerando “clusters” idênticos e localizados.
- Sequenciamento por Síntese (Tecnologia Illumina): Nucleotídeos modificados fluorescentes (A, T, C, G) com terminadores reversíveis são inundados na célula de fluxo. Conforme a DNA polimerase adiciona um nucleotídeo complementar à fita molde, a reação cessa temporariamente. Um laser excita a célula de fluxo e uma câmera de alta definição captura a cor emitida pelo cluster correspondente. O terminador químico e o fluoróforo são lavados, liberando o espaço para o próximo nucleotídeo, repetindo o ciclo milhões de vezes simultaneamente para bilhões de fragmentos.
- Sequenciamento por Semicondutores (Tecnologia Ion Torrent): Em vez de luz ou fluorescência, utiliza chips microeletrônicos dotados de poços nanométricos. Quando a DNA polimerase incorpora um nucleotídeo natural, um íon de hidrogênio ($H^+$) é liberado, alterando sutilmente o pH do meio. O chip semicondutor abaixo do poço atua como o detector de pH mais sensível do mundo, convertendo a mudança química diretamente em sinal digital de base nitrogenada em tempo real.
3.2 O Diferencial Forense: Resolução de Misturas e Genealogia Genética
Enquanto a tecnologia tradicional de Eletroforese Capilar apenas mede o comprimento físico dos fragmentos de STR (Short Tandem Repeats), o NGS decodifica a sequência exata de nucleotídeos contida dentro do fragmento.
Isso possibilita:
- Isolamento de Alelos Isogênicos: Distingue alelos que possuem exatamente o mesmo tamanho físico, mas sequências internas diferentes, permitindo desmisturar o DNA de três ou mais indivíduos em uma única mancha de sangue.
- Polimorfismos de Nucleotídeo Único (SNPs): Análise simultânea de milhares de marcadores SNP de identidade, biogeográficos (cor dos olhos, cabelo, tom de pele e ancestralidade) e fenotípicos. É a base da Genealogia Genética Forense, permitindo rastrear árvores genealógicas inteiras a partir de perfis de criminosos depositados em bancos de dados públicos ou privados.
4. O Nexo Tecnológico: Algoritmos de IA na Bioinformática Forense
A geração massiva de dados por microscopia eletrônica e sequenciadores genômicos seria inútil sem o processamento analítico automatizado de dados (algoritmos matemáticos e bioinformática forense).
Softwares de IA dedicados, como o módulo Converge e os sistemas de estatística probabilística baseada em modelagem de Cadeias de Markov via Monte Carlo (MCMC), resolvem equações hipercomplexas para calcular a Razão de Verossimilhança ($LR$). Ao interpretar dados brutos de NGS com ruído de fundo (stutter biológico) e degradação severa, a IA executa bilhões de simulações em segundos, determinando a probabilidade estatística matemática exata de um suspeito pertencer àquela mistura biológica, eliminando em larga escala a subjetividade humana do laudo criminalística.
5. Conclusão
Os microscópios de varredura eletrônica (SEM-EDX) e os sequenciadores de nova geração (NGS) representam o ápice do avanço tecnológico aplicado à criminologia forense. Ao remover as limitações inerentes aos sentidos e metodologias analíticas analógicas humanas, essas plataformas fornecem respostas com precisão molecular e atômica. A simbiose entre instrumentação física de ponta e processamento bioinformático guiado por Inteligência Artificial consolida a transição definitiva da investigação criminal para uma era puramente baseada em dados e exatidão factual, minimizando as margens de erro e resguardando as garantias processuais por meio da ciência incontestável.
Referências
- ILLUMINA. Forensic Genomics: Next-generation sequencing (NGS) solutions for forensic applications. San Diego: Illumina Inc., 2026.
- QIAGEN. Next-Generation Sequencing for Human Identification (HID). Hilden: Qiagen Forensics, 2025.
- THERMO FISCHER SCIENTIFIC. Scanning Electron Microscopy (SEM) and Energy-Dispersive X-ray Spectroscopy (EDS) for Gunshot Residue (GSR) Analysis. Waltham: Thermo Fisher Instruments, 2026.
- VEROGEN. Massively Parallel Sequencing in Forensic Casework: MiSeq FGx Technical Overview. San Diego: Verogen Forensic Genomics, 2025.
- ZEISS. Microscopy for Forensics & Evidence Analysis: Advanced SEM Solutions. Jena: Carl Zeiss Microscopy GmbH, 2025.
